τύπος μετασχηματιστών: | Μαξιλάρι που τοποθετείται | Μέθοδος ψύξης: | ΟΝΑΝ; Αυτοψύχεται |
---|---|---|---|
Συχνότητα: | 50Hz/60Hz | Επίπεδο μόνωσης: | Α/Ε |
Πρωτεύουσα τάση: | 13200GrdY/7620 | Δευτερεύουσα τάση: | 240/120V (L-N-L) |
Δυναμικότητα: | 100kVA | Φάση: | Μία φάση |
Υψηλό φως: | Μετασχηματιστής τροφοδοσίας κυκλώματος 100kva,Μετασχηματιστής τροφοδοσίας μονοφασικού βρόχου,Μετασχηματιστής τύπου πετρελαίου 12 |

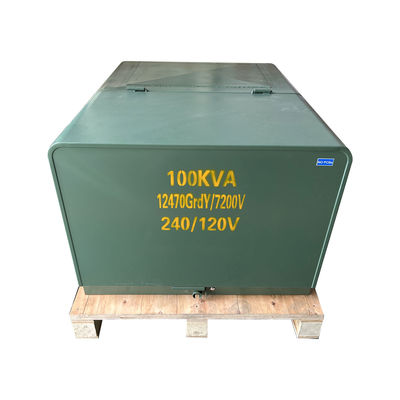

Μετασχηματιστής τροφοδοσίας κυκλικής τροφοδοσίας 100kva με μονό φάση 34.5kv 13.2kv 12.4 Kv
Σύνοψη

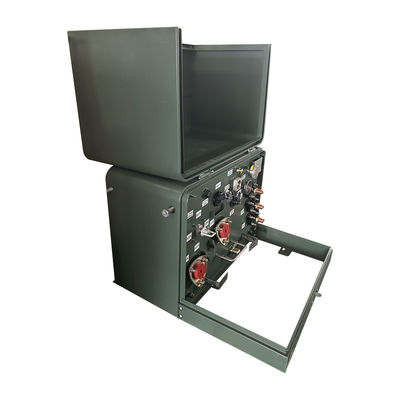

1)Οι μετασχηματιστές ενιαίας φάσης τοποθετούνται σε ένα ντουλάπι με πόρτες και κλειδαριές, συνήθως στο εξωτερικό.
2)Όλοι αυτοί οι μετασχηματιστές διανομής είναι μονωμένοι με λάδι, κρυωμένοι με υπερυψωτική ψύξη, διατίθενται σε κυκλική ή ακτινική τροφοδοσία και είναι νεκροί.
3)Οι μετασχηματιστές αυτοί διατίθενται σε δύο βασικές διαμορφώσεις, ραδιοεπιρροή και τροφοδοσία βρόχου, οι οποίες επιλέγονται με βάση τον τύπο του κυκλώματος στο οποίο θα ενσωματωθούν οι μετασχηματιστές.
λεπτομέρειες για το προϊόν
Ειδικότητα
• ανταποκρίνεται ή υπερβαίνει τα πρότυπα ANSI®, IEEE® και NEMA®
• Ακολουθεί το πρότυπο ενεργειακής απόδοσης 10 CFR μέρος 431 του DOE για τους μετασχηματιστές διανομής
• Η επίστρωση της δεξαμενής υπερβαίνει το πρότυπο IEEE Std C57.12.28TM-2005 και IEEE Std C57.12.29TM-2005 πρότυπα (μόνο μονάδες από ανοξείδωτο χάλυβα)
• Πλήρης συμμόρφωση με την IEEE Std C57.12.28TM-2005 απαιτήσεις ακεραιότητας του τυποποιημένου περίβληματος
• Λαζερικά χαραγμένη πινακίδα ονομασίας
• Εναρμονισμένες διατάξεις ανύψωσης από ανοξείδωτο χάλυβα
• Διατάξεις γείωσης δεξαμενής
• Αυτόματη συσκευή αποσύνδεσης πίεσης
• Ορυκτό έλαιο ηλεκτρικής χρήσης
• Πύλη με μάντηλα με καρφιά και βαρέλια από ανοξείδωτο χάλυβα
• Ανοιχτή τσέπη για εύκολη ευθυγράμμιση
• Κλειδωτήρα πόρτας από ανοξείδωτο χάλυβα
• Προδιαγραφές γεμίσματος και αποχέτευσης πετρελαίου
• Αφαίρετο κατώφλι
• Κάλυψη δεξαμενής με ζυγισμένο θόλο
• Πυρήνες υψηλής τάσης - 200 A
Προδιαγραφές
SΕιδικότητα μετασχηματιστή ενδοφυσικής φάσης που τοποθετείται σε πλακέτα | ||||||||
Αξιολόγηση | Υψηλή τάση ((kV) | Καμία απώλεια φορτίου | Σε φόρτο Απώλεια | Υψόμετρο | Βαθμός | Διάμετρο | Βάρος πετρελαίου ((kg) | Συνολικό βάρος ((kg) |
(kVA) | (μμ) | (μμ) | (μμ) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ή άλλα |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Προαιρετικά αξεσουάρ
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
