| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-2500/25 |
| Ποσότητα παραγγελίας min: | 1Μονάδα |
| Τιμή: | $1000-$150000 |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000set/month |
| Φάση: | Τρία στάδια | Δυναμικότητα: | 2500 KVA |
|---|---|---|---|
| Πρωτογενής τάση: | 24940GrdY/14400 | Δευτερεύουσα τάση: | 480Y/277 |
| Συχνότητα: | 60 Hz | Αύξηση της θερμοκρασίας: | 65°C |
| Βαθμολογία μόνωσης: | Κλάση Ε Μόνωση - 120°C, 248°F | Κατηγορία Ψύξης: | KNAN; Αυτοψυγμένο |
| Υψηλό φως: | Μετασχηματιστής 2500Kva,2500 Kva Τριφασικός μετασχηματιστής,Μετασχηματιστής KNAN |
||

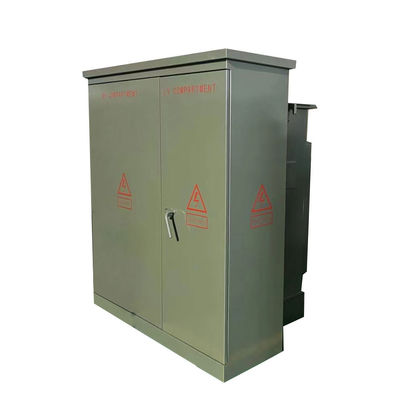

2500 Kva Τριφασικός μετασχηματιστής που τοποθετείται σε πλακέτα
Περιγραφή του προϊόντος
| Ονομασία του προϊόντος | Μετασχηματιστής ANSI τριών φάσεων |
| Διορισμένη τάση | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV ή 33KV ή 35KV |
| Κατηγοριακή δυναμικότητα | 50KVA ~ 5000KVA |
| Τύπος | IEC, ANSI, DIN, BS, GB ή άλλα |
| Πυρήνας και υλικό περιτύλιξης | Αμορφός μεταλλικός πυρήνας, επικάλυψη από χαλκό ή από αλουμίνιο. |
Φωτογραφίες εργοστασίου
Πρωτογενής διακόπτης
Μεταμορφωτής κρουσμάτων σε θέση 1.5.
2) 4 θέση διακόπτης διακοπής φόρτωσης,Μπορεί να λειτουργεί με καυτό ραβδί και επιτρέπει ευελιξία στην επισκευή και συντήρηση.
σύνδεση τερματισμού
1)Τα κύρια καλώδια τροφοδοσίας συνδέονται με συνδέσμους αγκώνα.
2)Εξωτερικά σφραγισμένα πηγάδια βρύσης με εισάγοντες ελαστικών.
3)Συμπληρωματικά μπουσόν ή μπουσόν χωρίς μπουσόν.
4) Δευτερογενής τερματισμός Διατίθενται εξωτερικά σφιγμένα σφουγγαρίσματα με NEMA 4-τρύπες, 6-τρύπες. 8-τρύπες, 10-τρύπες ή 12-τρύπες σπαθιά.
προστατευτική διάταξη
1) Φυτέτες με ξιφολόγχη με περιοριστικό ρεύμα μερικής εμβέλειας.
2) Συσκευή αυτόματης ενεργείας για την αφαίρεση της πίεσης.
3) Μετρητής επιπέδου πετρελαίου.
4) Μέτρο θερμοκρασίας του ελαίου.
5) Δοκιμαστικό κενού.
6) Βαλβίδα αποχέτευσης με δειγματοληπτή.
7)Τάξη διανομής, συσσωρευτές οξειδίων μετάλλου, 3-36 kV.
8)Τάξη διανομής, κεραυνόφρακτες τύπου βαλβίδας, 3-27 kV.
Προδιαγραφές
| Μετασχηματιστής τριών φάσεων | ||||
| Δυναμικότητα ονομαστικής ισχύος (KVA) | Υψηλή τάση (KV) | Χαμηλή τάση (V) | Απώλεια (W) | |
| Απώλεια χωρίς φορτίο (W) | Απώλεια επί φορτίου (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 130,8KV/ 13.2KV/ ή άλλα |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Τεχνικά σχέδια
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν υπηρεσία.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
