| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | D-15/4 |
| Ποσότητα παραγγελίας min: | 1Μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Περίπτωση κοντραπλακέ |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000set/month |
| Φάση: | Μία φάση | Δυνατότητα: | 15Kva |
|---|---|---|---|
| Μέθοδος ψύξης: | ΑΥΝΆΝ | Αντίσταση: | 3.5% |
| Πρωτογενής τάση: | 11000V ή προσαρμοσμένο | Δευτερογενής τάση: | 120/240V |
| Υλικό περιστροφής: | Χαλκός/Αλουμίνιο | Τύπος: | Υπουργείο Υγείας/ANSI/IEEE |
| Υψηλό φως: | Μετασχηματιστής 15kva,Μετασχηματιστής ANSI που τοποθετείται σε στύλο,Μετασχηματιστής τύπου πετρελαίου IEEE |
||

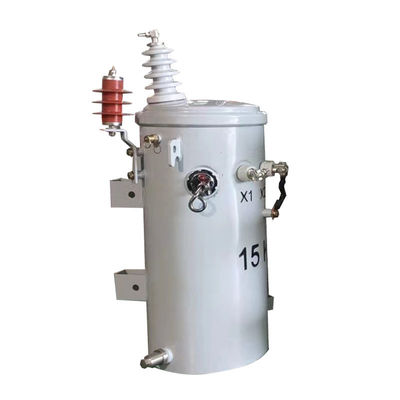

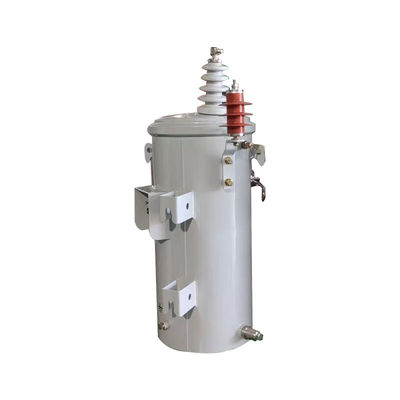

Τύπος επίγειας εγκατάστασης IEEE ANSI μονό φάση 15kva μετασχηματιστής με επένδυση σε στύλο 11000V έως 240V
Χαρακτηριστικό απόδοσης
1Τα προϊόντα αυτά χρησιμοποιούνται ευρέως στη μεταφορά και διανομή ενέργειας σε βιομηχανικά και γεωργικά δίκτυα ηλεκτρικής ενέργειας.
2Ο πυρήνας σιδήρου είναι κατασκευασμένος από ψυχρά κυλούμενα φύλλα από πυρίτιο-χάλυβα με υψηλή αγωγιμότητα μαγνητισμού και υιοθετεί δομή τραβήματος-πλακέτας, έτσι ώστε η μαγνητική του διαδρομή να είναι σύντομη, οι απώλειες και το επίπεδο θορύβου να είναι χαμηλά.
3Το σύρμα συμπίεσης υιοθετείται για την επικάλυψη, έτσι ώστε οι απώλειες να είναι χαμηλές και να έχουν καλή ικανότητα αντοχής σε βραχυκύκλωμα.
4Η δεξαμενή ελαίου είναι τύπου καμπάνιας με δομή τύπου πλήρους αναδιπλούμενης πλάκας, με εξαιρετικό εξωτερικό και εύκολη συντήρηση.
Κύρια δεδομένα
| Προδιαγραφές μετασχηματιστή 15 kVA | |||
| Κατηγορία ισχύος | 15 kVA | HV/LV Επικάλυψη | Αλουμίνιο |
| Η τάση HV | 4.16 kV | Καμία απώλεια φορτίου | 55w |
| Τετάρτη | 120/240V | Σε απώλεια φορτίου | 153w |
| HV BIL | 125 kV | Συχνότητα | 60 Hz |
| LV BIL | 30kV | Χρώμα | Γκρι#70 |
| Διάρκεια | 620 χιλιοστά | Τανκ & Συσκευές | 130 κιλά |
| Διάμετρο | 700 χιλιοστά | Βάρος πετρελαίου | 75 κιλά |
| Υψόμετρο | 880 χιλιοστά | Συνολικό βάρος | 255 κιλά |
| Πολικότητα | Συμπληρώματα | Αντίσταση | 20,00% |
Σχέδια σχεδιασμού
Συσκευές
Προδιαγραφές
| 10kva-500kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,8 έως 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Ειδικότητα
1Τα καπάκια των δεξαμενών έχουν φουσκάλες πορσελάνης υψηλής τάσης που συνοδεύονται από τερματικά δακτυλίων, τα οποία μπορούν να φιλοξενήσουν είτε αλουμίνιο είτε χαλκό καλώδια.
2Η κυκλική δομή ράψιμου του καλύμματος της δεξαμενής εξασφαλίζει την ομοιόμορφη κατανομή των πιέσεων και την αξιόπιστη σφράγιση.
3Οι δακτυλικοί μπουλόνες στο τοίχωμα της δεξαμενής χρησιμεύουν ως κατώτατη τάση και τερματικό και είναι κασσίτερο.
4Αυτό το αντικείμενο έρχεται με μια βαλβίδα ανακούφισης πίεσης που είναι ικανή να αυτοσφραγίζεται.
5Σύμφωνα με τα πρότυπα ANSI, οι αγκίστριες ανάρτησης του μετασχηματιστή στο πάνω και στο κάτω μέρος συμμορφώνονται.
6Ο τερματικός σταθμός εδάφους στην δεξαμενή είναι ένας τερματικός σταθμός εδάφους με δακτυλικό μπουλόνι.
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
