| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | D-50/13 |
| Ποσότητα παραγγελίας min: | 1Μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Περίπτωση κοντραπλακέ |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000set/month |
| Δυναμικότητα: | 10KVA έως 500KVA Διαθέσιμο | Μέθοδος ψύξης: | ONAN/KNAN |
|---|---|---|---|
| Συχνότητα: | 50Hz/60Hz | Τάση σύνθετης αντίστασης: | ≤4% |
| Πρωτεύουσα τάση: | 13200GrdY/7620 | Δευτερεύουσα τάση: | 120/240V |
| άνοδος θερμοκρασίας: | 65°C | Άνεμος υλικό: | Χάλυβα |
| Υψηλό φως: | Μετασχηματιστές διανομής τύπου πετρελαίου 50kva,Μετασχηματιστές διανομής τύπου πετρελαίου 13,2 kV |
||

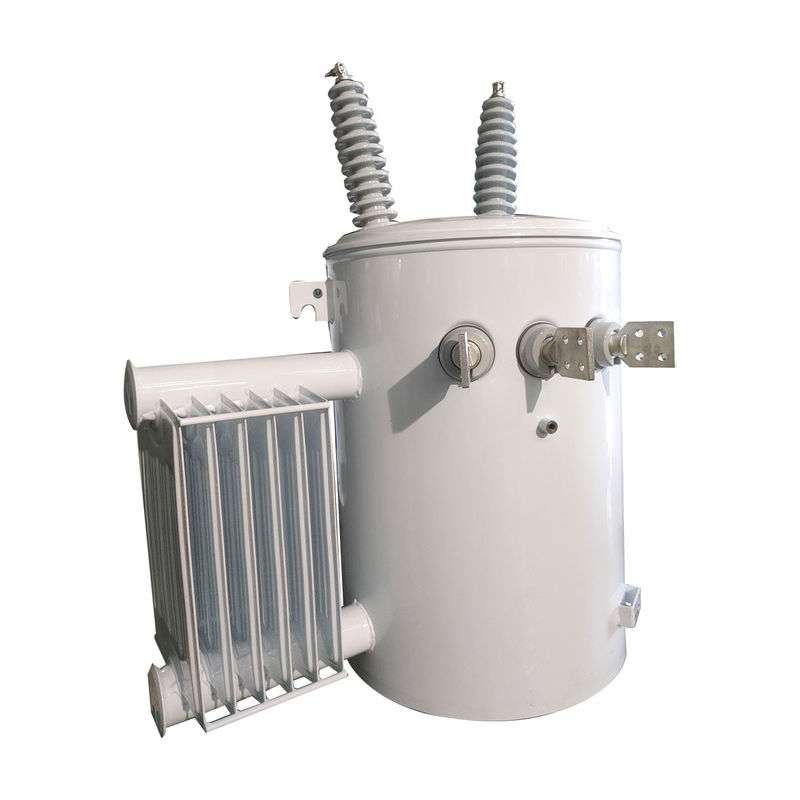

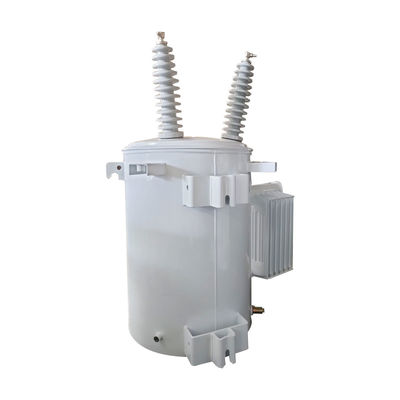

Μετασχηματιστές διανομής πετρελαίου τύπου 50kva βήμα προς τα κάτω με μονό φάση 13.2Kv
Κύρια δεδομένα
| 13.2kV 50 kVA προδιαγραφές μετασχηματιστών που τοποθετούνται σε στύλους | |||
| Ενεργειακή απόδοση | ΑΝΣΙ C57.12 | Καμία απώλεια φορτίου | 160W |
| Τύπος | ΙΕΕΤ C57.12.20 | Σε απώλεια φορτίου | 520W |
| Κατηγορία ισχύος | 50 kVA | Συνολική ζημία | 680W |
| Η τάση HV | 130,8 kV | Συχνότητα | 60 Hz |
| Τετάρτη | 120/240V | Ομάδα διανυσμάτων | Επτά |
| HV BIL | 95 kV | Χρώμα | Γκρι |
| LV BIL | 30kV | Τανκ & Συσκευές | 185 κιλά |
| Διάρκεια | 610 χιλιοστά | Βάρος πετρελαίου | 75 κιλά |
| Διάμετρο | 710 χιλιοστά | Συνολικό βάρος | 320 κιλά |
| Υψόμετρο | 1000 χιλιοστά | Αντίσταση | 2.40% |
| Πολικότητα | Συμπληρώματα | Επικάλυψη HV LV | Χάλυβα |
Χαρακτηριστικό απόδοσης
Οι μονοφασικοί μετασχηματιστές που τοποθετούνται σε στύλο είναι μικρότεροι λόγω των διαφόρων αναγκών διανομής ισχύος και των χαρακτηριστικών φορτίου σε σύγκριση με τους τριφασικούς μετασχηματιστές.Με μετασχηματιστές μεγαλύτερης χωρητικότητας που απαιτούν μεγαλύτερες διαστάσεις για να χωρέσουν συστατικά και μηχανισμούς ψύξηςΗ ελαχιστοποίηση των απωλειών για την αποδοτική μετάδοση ισχύος επηρεάζει το φυσικό μέγεθος.και συναφείς ζημίεςΑυτοί οι παράγοντες διαμορφώνουν τον βέλτιστο σχεδιασμό για την εξασφάλιση αξιόπιστης διανομής ενέργειας.
Οι μονοφασικοί μετασχηματιστές που τοποθετούνται σε στύλο ποικίλλουν σε μέγεθος με βάση τη χωρητικότητα ισχύος, συνήθως από 10 kVA έως 333 kVA.μέθοδος ψύξης, και ειδικές απαιτήσεις σχεδιασμού.
Προδιαγραφές
| Τα τεχνικά δεδομένα για τον μονοφασικό μετασχηματιστή διανομής που τοποθετείται σε στύλο | ||||||||
| Δύναμη (KVA) | Υψηλή τάση (V) | Χαμηλή τάση (V) | Απώλεια | Μέγεθος (mm) | Βάρος | |||
| Απώλεια χωρίς φορτίο | Απώλεια επί φορτίου | W | D | H | ||||
| 5 | 34500/19920 13800/7957 13200/7620 12470/7200 ή άλλα | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
