Φάση: | Ενιαία φάση | Δυναμικότητα: | 167KVA |
---|---|---|---|
Συχνότητα: | 50Hz/60Hz | Πρωτεύουσα τάση: | 19920/34500Y |
Δευτερεύουσα τάση: | 120/240V | Κατηγορία Ψύξης: | ONAN/KNAN |
Σύνθετη αντίσταση: | 3% | Άνεμος υλικό: | Χάλυβα |
Υψηλό φως: | Μετασχηματιστής που τοποθετείται σε στύλο διανομής,Μετασχηματιστής 167kva,Μετασχηματιστής μονής φάσης 35kV |

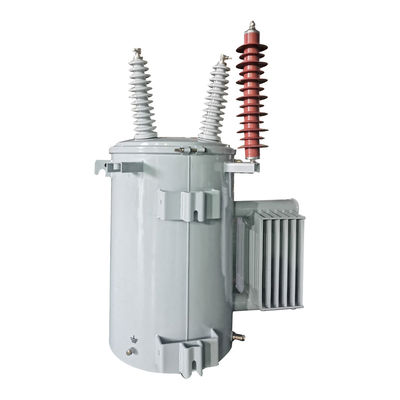

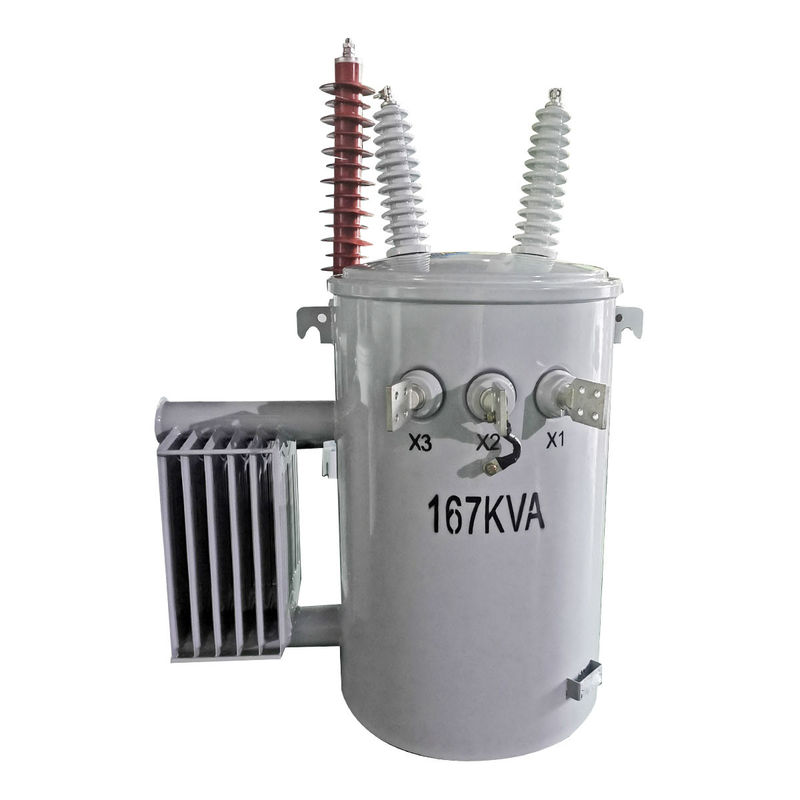

Μετασχηματιστής μονής φάσης 167kva 35kv
Διαρθρωτικά χαρακτηριστικά
1Τα καπάκια των δεξαμενών έχουν φουσκάλες πορσελάνης υψηλής τάσης που συνοδεύονται από τερματικά δακτυλίων, τα οποία μπορούν να φιλοξενήσουν είτε αλουμίνιο είτε χαλκό καλώδια.
2Η κυκλική δομή ράψιμου του καλύμματος της δεξαμενής εξασφαλίζει την ομοιόμορφη κατανομή των πιέσεων και την αξιόπιστη σφράγιση.
3Οι δακτυλικοί μπουλόνες στο τοίχωμα της δεξαμενής χρησιμεύουν ως κατώτατη τάση και τερματικό και είναι κασσίτερο.
4Αυτό το αντικείμενο έρχεται με μια βαλβίδα ανακούφισης πίεσης που είναι ικανή να αυτοσφραγίζεται.
5Σύμφωνα με τα πρότυπα ANSI, οι αγκίστριες ανάρτησης του μετασχηματιστή στο πάνω και στο κάτω μέρος συμμορφώνονται.
6Ο τερματικός σταθμός εδάφους στην δεξαμενή είναι ένας τερματικός σταθμός εδάφους με δακτυλική βίδα.
Προδιαγραφές
Τα τεχνικά δεδομένα για τον μονοφασικό μετασχηματιστή διανομής που τοποθετείται σε στύλο | ||||||||
Δύναμη (KVA) | Υψηλή τάση (V) | Χαμηλή τάση (V) | Απώλεια | Μέγεθος (mm) | Βάρος | |||
Απώλεια χωρίς φορτίο | Απώλεια επί φορτίου | W | D | H | ||||
5 | 34500/19920 13800/7957 13200/7620 12470/7200 ή άλλα | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
Δοκιμασία μετασχηματιστή μονής φάσης
Προτού παραδοθεί ο μετασχηματιστής μονής φάσης, θα οργανώσουμε μια σειρά δοκιμών που θα βοηθήσουν τους πελάτες να επαληθεύσουν την ποιότητα και να εξασφαλίσουν την ασφάλεια.Γενικά θα εκτελέσουμε δοκιμές ρουτίνας που περιλαμβάνουν δοκιμή αναλογία, Δοκιμή αντίστασης περιστροφής, Δοκιμή χωρίς απώλεια φορτίου και χωρίς δοκιμή ρεύματος φορτίου, Δοκιμές εφαρμοσμένης τάσης και δοκιμές τάσης επαγωγής, δοκιμή διαρροής κλπ.Θα προωθήσουμε το ρεπορτάζ δοκιμής με την καθορισμό όλων αυτών των αποτελεσμάτων δοκιμών με την υπογραφή ενός επαγγελματία μηχανικός στο έγγραφο δοκιμήςΕκτός από τις συνήθεις δοκιμές, υπάρχουν και άλλες προαιρετικές δοκιμές, όπως δοκιμή αντίστασης, δοκιμή αύξησης θερμοκρασίας, δοκιμή επιπέδου ήχου και ούτω καθεξής.
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
