Φάση: | Ενιαία φάση | Δυναμικότητα: | 10-500Kva |
---|---|---|---|
Μέθοδος ψύξης: | ONAN/KNAN | Συχνότητα: | 50Hz/60Hz |
Πρωτεύουσα τάση: | 34500GrdY/19920 ή εξατομικευμένο | Δευτερεύουσα τάση: | 120/240V ή προσαρμοσμένο |
Σύνθετη αντίσταση: | 10,0-4,5% | Κατηγορία μόνωσης: | Α/Φ |
Υψηλό φως: | Μετασχηματιστής μονής φάσης 34,5kv,Μετασχηματιστής στύλου 167Kva |

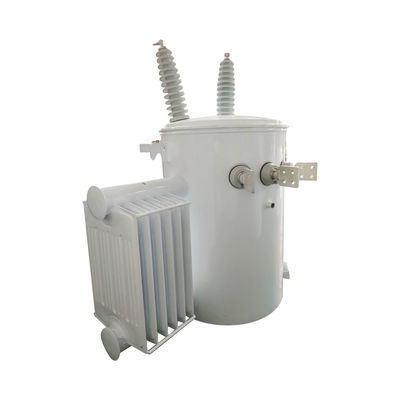

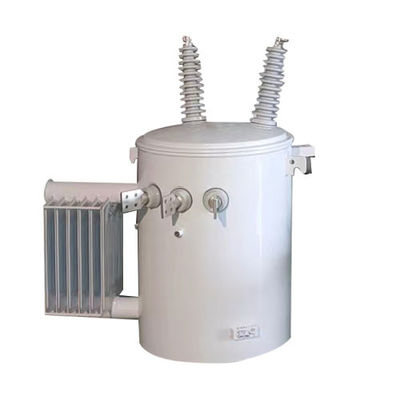

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva Στύλος διανομής μετασχηματιστή μονοφάσης 34.5kv έως 240v
Διαρθρωτικά χαρακτηριστικά
1Τα καπάκια των δεξαμενών έχουν φουσκάλες πορσελάνης υψηλής τάσης που συνοδεύονται από τερματικά δακτυλίων, τα οποία μπορούν να φιλοξενήσουν είτε αλουμίνιο είτε χαλκό καλώδια.
2Η κυκλική δομή ράψιμου του καλύμματος της δεξαμενής εξασφαλίζει την ομοιόμορφη κατανομή των πιέσεων και την αξιόπιστη σφράγιση.
3Οι δακτυλικοί μπουλόνες στο τοίχωμα της δεξαμενής χρησιμεύουν ως κατώτατη τάση και τερματικό και είναι κασσίτερο.
4Αυτό το αντικείμενο έρχεται με μια βαλβίδα ανακούφισης πίεσης που είναι ικανή να αυτοσφραγίζεται.
5Σύμφωνα με τα πρότυπα ANSI, οι αγκίστριες ανάρτησης του μετασχηματιστή στο πάνω και στο κάτω μέρος συμμορφώνονται.
6Ο τερματικός σταθμός εδάφους στην δεξαμενή είναι ένας τερματικός σταθμός εδάφους με δακτυλική βίδα.
Προδιαγραφές
Τα τεχνικά δεδομένα για τον μονοφασικό μετασχηματιστή διανομής που τοποθετείται σε στύλο | ||||||||
Δύναμη (KVA) | Υψηλή τάση (V) | Χαμηλή τάση (V) | Απώλεια | Μέγεθος (mm) | Βάρος | |||
Απώλεια χωρίς φορτίο | Απώλεια επί φορτίου | W | D | H | ||||
5 | 34500/19920 13800/7957 13200/7620 12470/7200 ή άλλα | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
Χαρακτηριστικό απόδοσης
1Τα προϊόντα αυτά χρησιμοποιούνται ευρέως στη μεταφορά και διανομή ενέργειας σε βιομηχανικά και γεωργικά δίκτυα ηλεκτρικής ενέργειας.
2Ο πυρήνας σιδήρου είναι κατασκευασμένος από ψυχρά κυλούμενα φύλλα σιδήρου με υψηλή αγωγιμότητα μαγνητισμού και υιοθετεί δομή τράβηξης-πλακέτας, έτσι ώστε η μαγνητική του διαδρομή να είναι σύντομη, οι απώλειες και το επίπεδο θορύβου να είναι χαμηλά.
3Το σύρμα συμπίεσης υιοθετείται για την επικάλυψη, έτσι ώστε οι απώλειες να είναι χαμηλές και να έχουν καλή ικανότητα αντοχής σε βραχυκύκλωμα.
4Η δεξαμενή ελαίου είναι τύπου καμπάνας με δομή τύπου πλήρους αναδιπλούμενης πλάκας, με εξαιρετικό εξωτερικό και εύκολη συντήρηση.
Προαιρετικά αξεσουάρ
1Συγκρατητής.
2Προστατευτικός Σύνδεσμος
3. Σωματική περιοριστική ασφάλεια
4. Διακόπτης χαμηλής τάσης
a. Έλεγχος έκτακτης ανάγκης διακόπτη κυκλώματος
β. Φως σήματος
5. Protecto Combo
6Χτυπήστε το διακόπτη.
7Δύο στροφές
8. Ανακούφιση πίεσης δεξαμενής
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
