| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | S-45k |
| Ποσότητα παραγγελίας min: | 1Μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Περίπτωση κοντραπλακέ |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000set/month |
| Φάση: | Τριφασικός | Μέθοδος ψύξης: | ONAN/KNAN |
|---|---|---|---|
| Συχνότητα: | 50Hz/60Hz | Επίπεδο μόνωσης: | Ε |
| Δυναμικότητα: | 45KVA | Πρωτεύουσα τάση: | 13200GrdY/7620 |
| Δευτερεύουσα τάση: | 208Y/120 | άνοδος θερμοκρασίας: | 65℃ |
| Υψηλό φως: | Μετασχηματιστής διανομής ισχύος τύπου λάδι,Μετασχηματιστής διανομής ισχύος με τοποθέτηση σε πλακέτα,Μετασχηματιστής τύπου πετρελαίου 45kva |
||

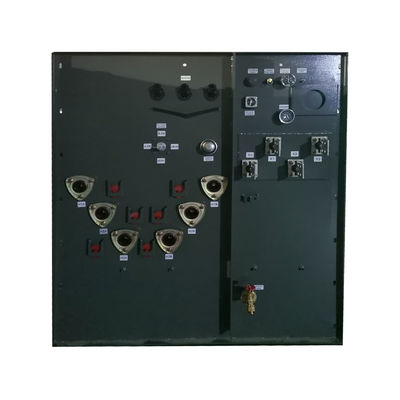

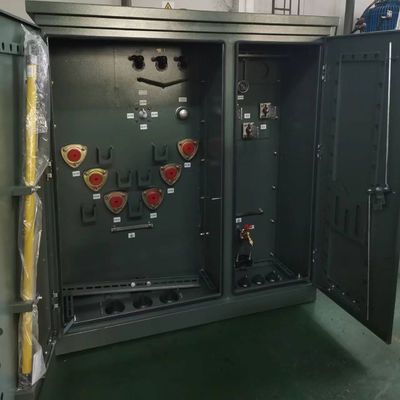

45KVA Τρεις φάσεις μετασχηματιστής τύπου πετρελαίου τύπου τροφοδοσίας βρόχου τύπου συνδυασμένου μετασχηματιστή διανομής
Απόδοση
1)Δεν υπάρχει δεξαμενή αποθήκευσης πετρελαίου το ύψος του μετασχηματιστή μειώνεται,μπορεί να εξοικονομήσει χώρο εγκατάστασης και έξοδα μεταφοράς.
2) Η ελαστικότητα του κυματοειδούς ψυγείου μπορεί να αντισταθμίσει την αλλαγή του όγκου του ελαίου που προκαλείται από την αλλαγή της θερμοκρασίας.
3)Το κουτί είναι η δεξαμενή του κυματοειδούς ψυγείου, όχι μόνο έχει τη λειτουργία ψύξης, αλλά έχει επίσης τη λειτουργία "αναπνοής".
4) το λάδι του μετασχηματιστή δεν έρχεται σε επαφή με τον αέρα,που εμποδίζει αποτελεσματικά το οξυγόνο και το νερό να βυθίζονται στον μετασχηματιστή και οδηγεί σε επιδείνωση της απόδοσης (γήρανση υλικών και ελαίου).
5)Νέα δομή πλεξίματος υψηλής και χαμηλής τάσης, εύλογη διάταξη για σωλήνα και σύνδεση πετρελαίου που αυξάνει την ικανότητα της μηχανικής αντοχής και την αντιαντόπιση.
6)Χρησιμοποιούμε σπειροειδείς βρόχους με διαμήκη πορεία πετρελαίου για να παράγουμε καλύτερη επίδραση ψύξης.Βελτιώνουμε την αποτελεσματική υποστήριξη του τερματικού προσώπου του βρόχου για να ενισχύσουμε την ικανότητα ηλεκτρικής ενέργειας κατά του βραχυκυκλώματος.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Εγκατασκευασμένο σε πλακέτα, τύπου διαμερίσματος |
| Διαμόρφωση μετασχηματιστή | Υγρά γεμάτα πλακάκια |
| Τύπος τροφοδοσίας μετασχηματιστή | Τροφοδοσία βρόχου |
| Φάση | Τρία στάδια |
| Δυναμικότητα | 45 KVA |
| Ομάδα διανυσμάτων | Εύκολο |
| Πρωτογενής τάση | 13200GrdY/7620 |
| Τάξη πρωτογενούς τάσης | Τάξη 15 kV |
| Πρωταρχικός Φασόρος | Γεωργιζόμενη Wye |
| Δευτερογενής τάση | 208Y/120 |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Αντίσταση | 40,5% |
| Κατηγορία διακόπτη διακοπής φορτίου | 200-Αμπερ, 15 kV |
| Πρότυπο αποδοτικότητας | Συμμορφώνεται με τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA πληροί τα πρότυπα ANSI/IEEE |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-1 (Κανονισμός) |
| Δυναμικότητα υγρών (πετρελαίου) * | 70 γαλόνια |
| Βάρος υγρού (πετρελαίου) * | 539 λίβρες |
| Υλικό περιστροφής | Αλουμίνιο |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Επίπεδο ήχου | 48 dBA |
| Αξιολόγηση περιβλήματος | NEMA 3R Αδιάβροχο ντουλάπι καλωδίων, σφραγισμένη δεξαμενή |
| Μέγεθος* | 68-W x 39-D x 50-H |
| Το βάρος σε ξηρό (χωρίς λάδι) * | 663 λίβρες |
| Συνολικό βάρος (γεμισμένο με υγρό) * | 1701 λίβρες |
| Αποτελεσματικότητα % | 990,00% |
| Καμία απώλεια φορτίου (σε βατ) | +/- 114W |
| Πλήρης απώλεια φορτίου (σε βατ) στο 100% | +/- 570W |
| Συνολική απώλεια φορτίου (σε βατ) στο 100% | +/- 684W |
Προδιαγραφές
| Κατηγοριακή δυναμικότητα | Απώλεια | Μέγεθος (mm) | Βάρος ((kg) | ||||
| Χωρίς φορτίο | Απώλεια επί φορτίου | W | D | H | Βάρος του ελαίου (L) | Συνολικό βάρος (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Δοκιμές εργοστασίου
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
