Τύπος: | Τοποθετημένο μαξιλαράκι τύπου λαδιού | Φάση: | Τρία |
---|---|---|---|
Σύνθετη αντίσταση: | 4.5% | Ικανότητα: | 1 mva |
Πρωτεύουσα τάση: | 4100V Ή προσαρμοσμένη | Δευτερεύουσα τάση: | 480V Ή προσαρμοσμένη |
Συχνότητα: | 60Hz | άνοδος θερμοκρασίας: | 65°C |
Υψηλό φως: | Τριφασικός μετασχηματιστής τοποθετημένος σε μαξιλαράκι,μετασχηματιστής 3 φάσεων,μετασχηματιστής τύπου λαδιού 1 Mva |

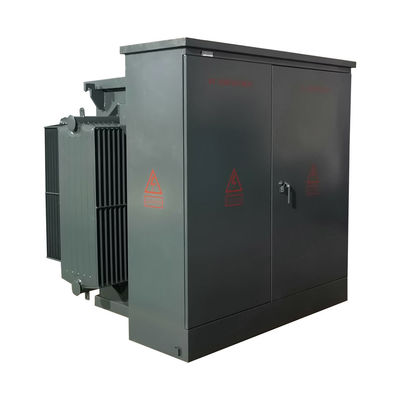

1 Mva Pad Mount Τριφασικός μετασχηματιστής 4160v σε 480v Βήμα προς τα κάτω
χαρακτηριστικό
1. Συγκρότημα εισόδου μπουλονιού πεντακεφαλής
2. Μονωτικό υγρό υψηλής πυρκαγιάς
3. Μονωτικό υγρό χωρίς PCB
4. Περίβλημα από παραβίαση

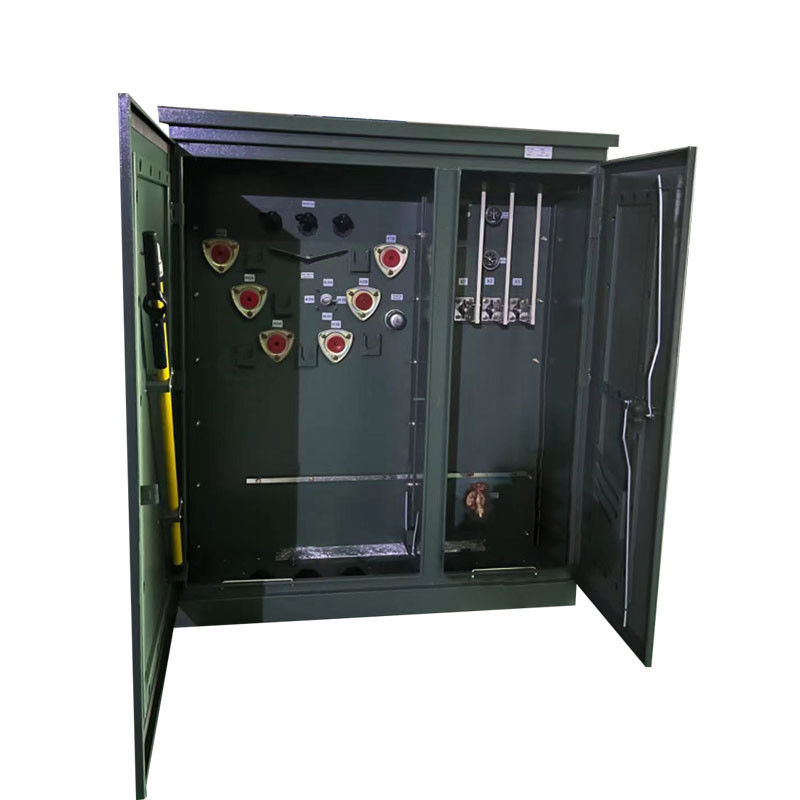

5. Αρθρωτές μπροστινές πόρτες διαμερίσματος, με δυνατότητα κλειδώματος
6. Διαμέρισμα καλωδίωσης NEMA 3R
7. Περιλαμβάνεται Hot Stick, Στήριγμα πόρτας HV
Χαρακτηριστικό απόδοσης
1) Δεν υπάρχει δεξαμενή αποθήκευσης λαδιού και το καπάκι είναι εξοπλισμένο με συσκευή τρία σε ένα για παροχή λαδιού, ένδειξη στάθμης λαδιού και βαλβίδα απελευθέρωσης πίεσης.
2) Όταν ο μετασχηματιστής είναι συσκευασμένος, η διαδικασία λαδώματος υπό κενό χρησιμοποιείται για την πλήρη απομάκρυνση της υγρασίας στον μετασχηματιστή.
3) Μετά τη σφράγιση, το λάδι του μετασχηματιστή δεν έρχεται σε επαφή με τον αέρα, γεγονός που εμποδίζει αποτελεσματικά το οξυγόνο και το νερό να βυθίσουν τον μετασχηματιστή και να οδηγήσουν σε υποβάθμιση της απόδοσης (γήρανση υλικών και λαδιού).
4) Το κουτί είναι το κυματοειδές δοχείο καλοριφέρ, όχι μόνο έχει τη λειτουργία ψύξης αλλά έχει και τη λειτουργία «αναπνοής».Η ελαστικότητα του κυματοειδούς ψυγείου μπορεί να αντισταθμίσει την αλλαγή όγκου λαδιού που προκαλείται από την αλλαγή θερμοκρασίας.
Προσδιορισμός
Ονομαστική χωρητικότητα | Ομάδα τάσης (kV) | Απώλεια (kW) | Βάρος (kg) | (mm) | Μετρητής | ||||||||||
Μέθοδος Σύνδεσης | Χωρίς φορτίο | Φορτώνω | Ρεύμα χωρίς φορτίο | Τάση αντίστασης | (ΜΕΓΑΛΟ) | (Δ) | (Η) | ||||||||
(kVA) | HV | LV | % | % | % | % | Μηχανή | Λάδι | Ακαθάριστο | Διάσταση | Κατακόρυφος | Οριζόντιος | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 Yyn0 |
0,21 | 1.21 | 2 | 6,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0,34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0,36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0,43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0,51 | 3,96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0,61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36,5 | 0,73 | 5,76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0,86 | 6,93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1,76 | 14,67 | 0,9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0,8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0,8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0,8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Διαδικασία παραγωγής
FAQ
1. Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.
2. Ε: Ποιος είναι ο χρόνος παράδοσης;
Α: Δείγμα χρόνου 3-7 ημέρες, συνήθως στέλνουμε με DHL, UPS, FedEx, κ.λπ.Χρόνος μαζικής παραγωγής 7-25 ημέρες.
3. Ε: Πόσο καιρό είναι η εγγύηση;
Α: 24 μήνες από B/L.Εάν υπάρχουν προβλήματα αξεσουάρ, απλώς δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν σέρβις.Ανάλογα με τον αριθμό των προϊόντων, θα παρέχουμε δωρεάν αξεσουάρ που καταστρέφονται εύκολα.μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη εάν χρειάζεστε.
4. Ε: Είναι διαθέσιμο το OEM/ODM;
Α: Ναι, είναι!Είμαστε κατασκευαστής με τη δική μας ομάδα Ε&Α, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Εξατομικευμένες υπηρεσίες:
ένα.Προσαρμοσμένο χρώμα και ειδική λειτουργία.
σι.Προσαρμοσμένο κουτί.
ντο.Εκτυπώστε το λογότυπο του πελάτη (MOQ:≥10 τεμ.).
ρε.Οι άλλες ιδέες σας για το προϊόν, μπορούμε να σας βοηθήσουμε να τις σχεδιάσετε και να τις βάλετε στην παραγωγή.Οι παραπάνω προσαρμοσμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5. Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Α: Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη προϊόντων διαθέτουν πιστοποιητικό CE.Έχουμε επαγγελματίες μηχανικούς.Οι εργαζόμενοι υποχρεούνται αυστηρά να κατασκευάζουν προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές. Οι επόπτες QC θα επιθεωρούν τακτικά την παραγωγή.Θα κάνουμε δοκιμές απόδοσης προϊόντων κατά την παραγωγή και ολοκληρωμένες δοκιμές ποιότητας όταν ολοκληρωθούν τα προϊόντα.
