Κατηγοριακή δυναμικότητα: | 100VA~5000KVA | Φάση: | Τρία. |
---|---|---|---|
Επίπεδο προστασίας περιβλημάτων: | NEMA3R | Συχνότητα: | 50 Hz/60 Hz |
Τάξη μόνωσης: | Α/Χ | Υλικό: | Χάλυβα |
Πιστοποιητικό: | UL, CE, ISO | Τύπος: | ANSI, IEC |
Υψηλό φως: | Μετασχηματιστής απομόνωσης ξηρού τύπου 2500KVA,Μετασχηματιστής απομόνωσης ξηρού τύπου NEMA3R,Μετασχηματιστής ξηρού τύπου ANSI |

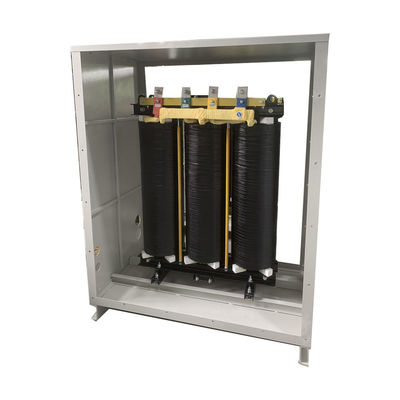

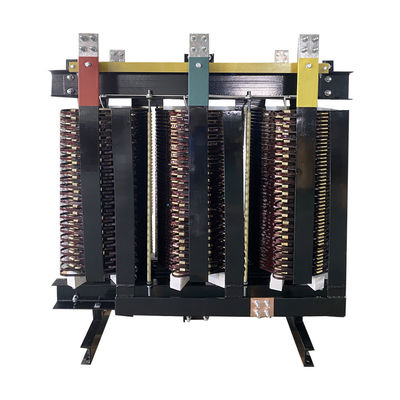

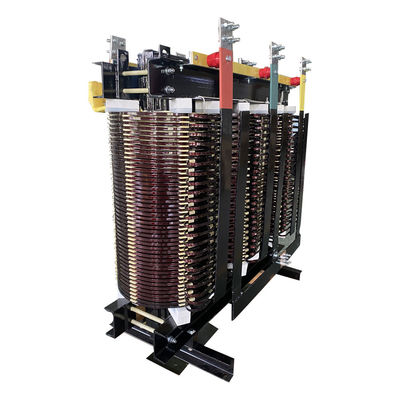

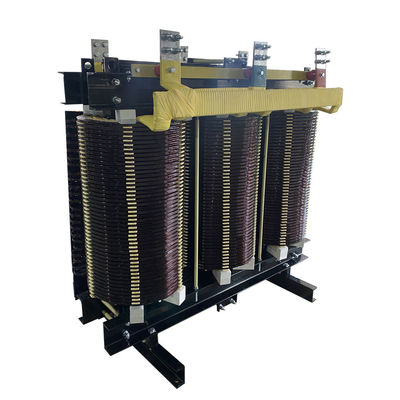

2500KVA Τρεις φάσεις ξηρός τύπος απομόνωσης μετασχηματιστή NEMA3R
Ειδικότητα
1Η ενεργειακή απόδοση του μετασχηματιστή φτάνει το 99,26%, 8-15 ποσοστιαίες μονάδες υψηλότερη από αυτή των γενικών προϊόντων.

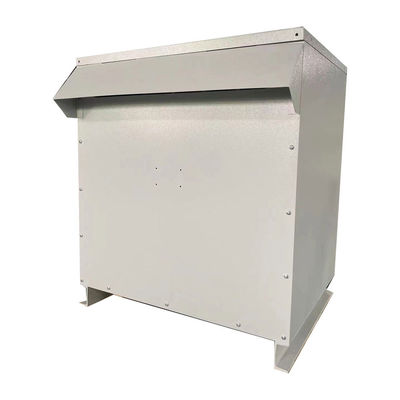

2Το περίβλημα πληροί τις απαιτήσεις της πιστοποίησης AWS (πιστοποίηση της Αμερικανικής Ηλεκτροτεχνικής Εταιρείας).και ανθεκτική στη βροχή απόδοση που πληροί τα πρότυπα NEMA3R (απαιτήσεις για εξωτερικά περίχωρα στη Βόρεια Αμερική).
3. Υψηλή Ασφάλεια - Ο μετασχηματιστής VPI δεν έχει εύφλεκτη ρητίνη, δεν περιέχει αλογόνια, δεν υποστηρίζει την καύση και δεν αναστέλλει τη φλόγα κατά τη χρήση.δεν θα προκαλέσει βλάβη στο περιβάλλον, άλλου εξοπλισμού, και του ανθρώπινου σώματος, και είναι αναισθητική στην θερμοκρασία, τη σκόνη και τη ρύπανση.
4Τα χαρακτηριστικά ασφαλείας του είναι ιδιαίτερα κατάλληλα για μέρη με υψηλές απαιτήσεις προστασίας από πυρκαγιά και υψηλή πυκνότητα πληθυσμού.
Κύρια δεδομένα
Ονομασία του προϊόντος | 2500KVA Τρεις φάσεις ξηρός τύπος απομόνωσης μετασχηματιστή NEMA3R |
Τύπος | Καθαρός τύπος |
Υλικό περιστροφής | Τεχνουργήματα από χάλυβα ή αλουμίνιο |
Δυναμικότητα | 25KVA-2500KVA |
Τεχνολογία | Προσαρμοσμένο |
Δυναμική τάση | Προσαρμοσμένο |
Συχνότητα | 50/60Hz |
Τύπος σύνδεσης | DYN11/YYN0 |
Επίπεδο μόνωσης | Α/Χ |
Επίπεδο προστασίας περιβλήματος | NEMA3R |
Δοκιμή στεγανότητας υπό πίεση | Πρωτογενής έως δευτερογενής2,5KV/min· |
Πρωτογενής προς το έδαφος ασφαλείας2,5KV/min· | |
Δευτερογενής προς το έδαφος ασφαλείας1,5KV/min | |
Αντίσταση μόνωσης | Πρωτογενής έως δευτερογενής 2500V>100 megohm· |
Πρωτογενής προς εδάφους ασφαλείας 2500V>100 megohm· | |
Δευτερογενής σε σχέση με την ασφάλεια εδάφους 1500V>100megohm | |
Αντίσταση εδάφους | 25A < 100milliohm |
Δοκιμή έντασης αντοχής επαγωγής | 125Hz / 800V / 60s |
Μέθοδος ψύξης | Φυσική ψύξη ή ψύξη αέρα |
Αύξηση της θερμοκρασίας | ≤ 125K |
Αναλογία μετασχηματισμού | < 3% |
Τρόπος μεταφοράς αέρα | < 3% |
Δυναμική αντίσταση | περίπου 4,5% |
Συνολικές απώλειες | 4% |
Αποτελεσματικότητα | 80% έως 99% |
Θερμοκρασία λειτουργίας | -15°C-40°C (40°C, 90%R.H., 56 ημέρες) |
Θέρμανση αποθήκευσης | -25°C~100°C ((40°C, 90%R.H., 56 ημέρες) |
Πιστοποιητικό | UL, CE, ISO |
Προδιαγραφές
Ονομαστική ικανότητα | Υψηλή τάση | Χαμηλά | Σύμβολο σύνδεσης | Χωρίς απώλεια φορτίου | Απώλεια επί φορτίου | Χωρίς ρεύμα φορτίου | Βάρος | Ανεξαρτησία μικρού κυκλώματος |
(KVA) | (KV) | Τετάρτη | (W) | (W) | (%) | (KG) | (%) | |
(KV) | ||||||||
10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Ναι. |
0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 0.215 | 0.75 | 3.2 | 260 | ||||
50 | 0.305 | 1.055 | 2.8 | 315 | ||||
80 | 0.415 | 1.46 | 2.6 | 470 | ||||
100 | 0.45 | 1.665 | 2.4 | 520 | ||||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
