Usage: | Power distribution | Name: | Compact Kiosk Substation |
---|---|---|---|
Voltage: | 15KV Class | Type: | RMU |
Power: | 50KVA-5000KVA | Φάση: | Ενιαίος/τρία |
Shell: | Aluminum alloy | Frequency: | 50/60Hz |
Υψηλό φως: | 800KVA μετασχηματιστής υποσταθμών,Μετασχηματιστής kva κατηγορίας RMU 15,Μετασχηματιστής υποσταθμών διανομής δύναμης |

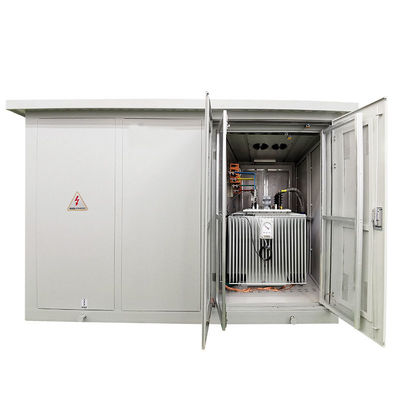

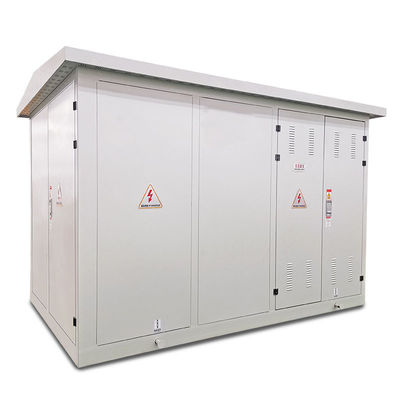

800KVA συμπαγής κατηγορία RMU μετασχηματιστών 15KV τύπων πετρελαίου υποσταθμών περίπτερων
Χαρακτηριστικά γνωρίσματα:
WINLEY παραδίδει τον πιό αξιόπιστο κατάλογο των λάδι-γεμισμένων τοποθετημένων μαξιλάρι μετασχηματιστών για τη χρησιμότητα, το πανεπιστήμιο, το νοσοκομείο, τις βιομηχανικές ή εμπορικές ενεργειακές ανάγκες σας. Ο χαρακτηρισμός νέος, το -απόθεμα και χτίζουν στις επιλογές διαταγής, τοποθετημένοι οι μαξιλάρι μετασχηματιστές μας παρέχουν την αξιόπιστη και οικονομικώς αποδοτική παραγωγή δύναμης για σχεδόν κάθε εφαρμογή.
Θερμοκρασία και υγροί ισόπεδοι μετρητές.
Μια συσκευή ανακούφισης πίεσης ή/και μια ανακουφιστική βαλβίδα πίεσης.
Ένας two-position on/off διακόπτης σπασιμάτων φορτίων.
Τρέχουσες αισθαμένος θρυαλλίδες ξιφολογχών.
Καλύπτρες κατηγορίας διανομής.
Μια εξωτερικές βαλβίδα αγωγών και μια δειγματοληπτική συσκευή που επιτρέπουν την εύκολη πρόσβαση για τις δοκιμές DGA.
Προδιαγραφή:
Τεχνικά στοιχεία για τον τριφασικό τοποθετημένο μαξιλάρι μετασχηματιστή | ||||||
Εκτιμημένη δύναμη (KVA) | Απώλεια (ψ) | Διάσταση (χιλ.) | Βάρος (κλ) | |||
No-load απώλεια (ψ) | Απώλεια -φορτίων (ψ) | W | Δ | Χ | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150KVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
Περιγραφή:
Μπορούμε να κάνουμε αυτό το substion ως απαίτηση χρηστών και πελατών κάτω από το σχέδιο/το ενιαίο διάγραμμα γραμμών (SLD) και την ανάγκη τους. Σχεδιάζουμε & παράγουμε αυτόν τον υποσταθμό κάτω από το διεθνές πρότυπο IEC1330, H.V.standard IEC62271-200.
HV & το διαμέρισμα της LV είναι με την ολοκληρωμένη λειτουργία.
1.) H.V.compartment έχει διάφορο των μεθόδων παροχής ηλεκτρικού ρεύματος όταν μπορεί επίσης η εξεταστική παροχή ηλεκτρικού ρεύματος σε 1 χρόνο, αυτό να εγκατασταθεί με τις συσκευές H.V.testing για να φθάσει στην απαίτηση H.V.testing.
2.) που το διαμέρισμα μετασχηματιστών μπορεί να είναι S11, S13 ή άλλος χαμηλός βυθισμένος πετρέλαιο μετασχηματιστής κατανάλωσης και ο ξηρός μετασχηματιστής τύπων. Το διαμέρισμα μετασχηματιστών έχει τα αυτόματα συστήματα ψύξης αέρα έναρξης και τα συστήματα φωτισμού.
.) το διαμέρισμα χαμηλής τάσης 3 μπορεί να γίνει σύμφωνα με την ανάγκη των χρηστών, υιοθετεί σταθερός ή η συγκεντρωμένη δομή για να είναι σύστημα ανεφοδιασμού ηλεκτρικής δύναμης, αυτό έχει πολλών να λειτουργήσουν όπως την ελαφριά διανομή, διανομή δύναμης, αντιδραστική δύναμη, δοκιμή. .etc ηλεκτρικής δύναμης για να βελτιώσει την ποιότητα διανομής δύναμης και να ικανοποιήσει το χρήστη.
Αυτό το σώμα υποσταθμών έχει κυρίως το υλικό μετάλλων, υλικό ανοξείδωτου, μη - το υλικό μετάλλων… που μπορεί να είναι από το χρήστη και τους πελάτες
Αυτός ο υποσταθμός είναι μια πολύ σημαντική διανομή δύναμης και η μονάδα ανεφοδιασμού στη δύναμη net.it ηλεκτρικών καλωδίων είναι ένα είδος ολοκληρωμένου συνόλου παροχής ηλεκτρικού ρεύματος με H.V.controlling, προστασία και μετατροπή, διανομή. χρησιμοποίησε στο εναλλασσόμενο ρεύμα 50Hz 3 φάσης και εκτίμησε τον τρέχοντα ανώτατο μετασχηματιστή 1600KVA. Χρησιμοποιείται ευρέως στις βιομηχανικές και επιχειρήσεις μεταλλείας, τα κατοικημένα τέταρτα, το νοσοκομείο, τη λεωφόρο, τις πολυκατοικίες και άλλα συστήματα διανομής.
Για αυτόν τον υποσταθμό, παράγουμε κυρίως & εξάγουμε 11KV, 15KV, 20KV, 24KV, τύπος 33KV.
