| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | SCB10-2000/0.8 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $10000-$100000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από πλακέτο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Τύπος: | ξηρός μετασχηματιστής τύπων | Ονομαστική ικανότητα: | 200KVA ή προσαρμόστε |
|---|---|---|---|
| Μέθοδος ψύξης: | AN/AF | Συχνότητα: | 50/60HZ |
| Υλικό: | Χάλυβα | Αντίσταση: | 3.5 |
| Διανυσματική ομάδα: | YnYn0 | Τάξη μόνωσης: | F |
| Υψηλό φως: | Μετασχηματιστής 3 φάσεων από χυθείσα ρητίνη,Μετασχηματιστής χύτευσης ρητίνης 2000kva,Προσαρμοσμένος μετασχηματιστής ξηρής ρητίνης |
||

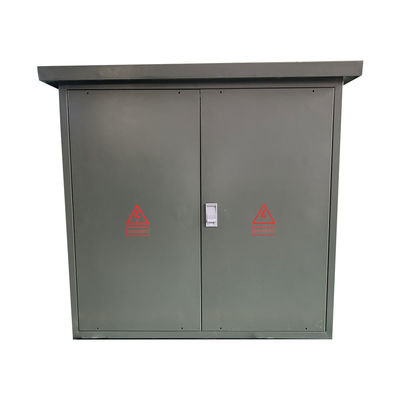

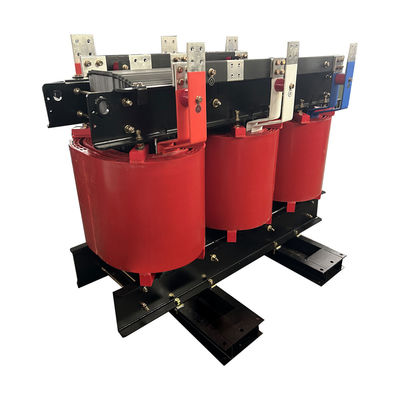

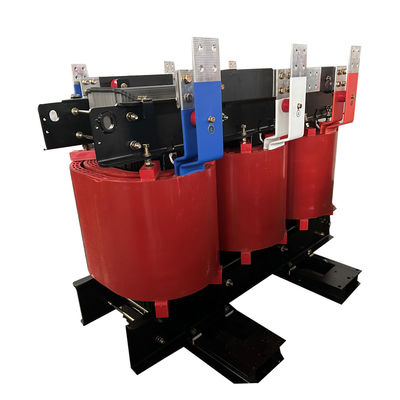

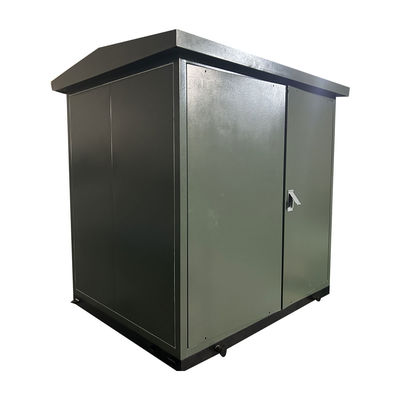

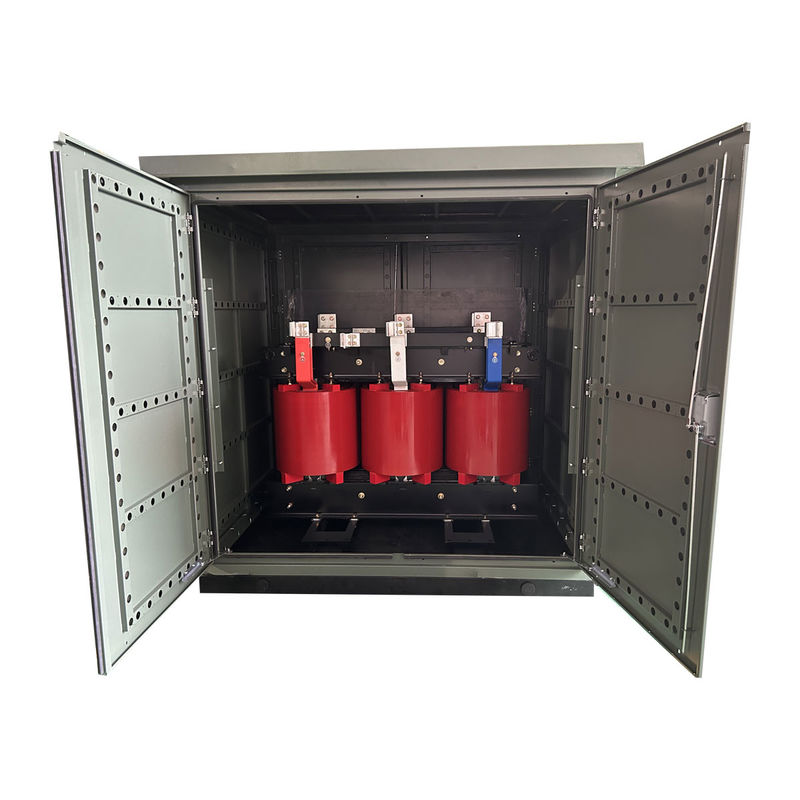

Μετασχηματιστής ξηρού τύπου από χυτοπλαστική ρητίνη Μετασχηματιστής διανομής τριών φάσεων 2000kva
Ο μετασχηματιστής ισχύος ξηρού τύπου είναι ένας μετασχηματιστής ξηρού τύπου με υψηλή ηλεκτρική αντοχή, μηχανική αντοχή και αντοχή στη θερμότητα.Είναι ιδιαιτέρως κατάλληλο για ψηλά κτίρια, αεροδρόμια, εργοστάσια παραγωγής ηλεκτρικής ενέργειας, εμπορικά κέντρα κλπ.
Κύρια δεδομένα
| Πληροφορίες | Μονάδα | Προδιαγραφές |
| Τύπος | ~ | ξηρός τύπος, χυτοπλαστική |
| Ονομαστική ικανότητα | kVA | 2000 |
| Αριθμός φάσης | ~ | 3 |
| Πρωτογενής τάση | kV | 0.8 |
| Δευτερογενής τάση | kV | 0.43 |
| Τύπος ακουστικής επαφής | ~ | εκτός φόρτωσης |
| Μέθοδος ψύξης | ~ | ΑΕ/ΑΕ |
| Διορισμένη συχνότητα | Hz | 50 |
| Ομάδα διανυσμάτων | ~ | ΓΙΝΝ0 |
| Τάξη μόνωσης | ~ | F |
| Αύξηση της θερμοκρασίας | Κ | 100 |
| Απώλεια εκτός φορτίου | W | 4230 |
| Απώλεια κατά το φορτίο (120°C) | W | 17800 |
| Αντίσταση | % | 3.5 |
| Υλικό επικάλυψης | ~ | Κου |
| Υλικό πυρήνα | ~ | χάλυβα πυριτίου |
Ιδιαιτερότητες ξηρού μετασχηματιστή
1) Ανθεκτικότητα στην υγρασία και τη διάβρωση και λειτουργία σε 100% υγρασία, ειδικά για εργασίες σε ακραίες περιβαλλοντικές συνθήκες.
2)Με χαμηλή απώλεια, μικρή τοπική εκφόρτιση, μικρό θόρυβο και ισχυρή ικανότητα διάσπασης θερμότητας, μπορεί να λειτουργήσει στο 150% της ονομαστικής λειτουργίας φορτίου.
3)Υψηλή μηχανική αντοχή της κυλίδας αντέχει σε ξαφνικά βραχυκυκλώματα.
4) Ασφαλής, πρόληψη πυρκαγιάς, χωρίς ρύπανση, μπορεί να εγκατασταθεί απευθείας στο κέντρο φόρτωσης.
5) Απλή συντήρηση και εγκατάσταση, χαμηλά συνολικά λειτουργικά έξοδα.
Προδιαγραφές
| Ονομαστική ικανότητα | Υψηλή τάση | Χαμηλά | Σύμβολο σύνδεσης | Χωρίς απώλεια φορτίου | Απώλεια επί φορτίου | Χωρίς ρεύμα φορτίου | Βάρος | Ανεξαρτησία μικρού κυκλώματος |
| (KVA) | (KV) | Τετάρτη | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Ναι. |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
δομικά χαρακτηριστικά
1)Ο πυρήνας του σιδήρου είναι κατασκευασμένος από υψηλής ποιότητας χαλύβδινο χαλύβδινο.Η επιφάνεια είναι επικαλυμμένη με αντι-διάβρωση και καλή διάχυση θερμότητας για να εξασφαλιστεί η χαμηλή απώλεια και αντοχή του μετασχηματιστή στην διάβρωση.
2) Η περιστροφή υψηλής τάσης έχει συνεχή πτώση κάτω από τον δίσκο με έναν αγωγό λωρίδας (αλουμινίου ή χαλκού) και διπλή στρώση μόνωσης.
3)Η περιτύλιξη χαμηλής τάσης είναι κατασκευασμένη από φύλλο αλουμινίου ή χαλκού και τυλιγμένη με απομονωτικό φύλλο προετοιμασμένο με επωξική ρητίνη.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Στον θάλαμο χύτευσης υπό κενό, η ρητίνη χύνεται στο καλούπι για να στεγνώσει και να σχηματίσει μια δομή σώματος FRP υψηλής αντοχής.
