| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | WINLEY |
| Πιστοποίηση: | CE,ISO |
| Αριθμό μοντέλου: | D-167/5 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
| Τιμή: | $1000-$10000 |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 ζεύγη/μήνα |
| Φάση: | Μία φάση | Δυναμικότητα: | 167 KVA |
|---|---|---|---|
| Βαθμολογία μόνωσης: | Κλάση Ε Μόνωση - 120°C, 248°F | Αντίσταση: | 10,0-4,5% Τυπικό |
| Πρωτογενής τάση: | 12000V | Δευτερογενής τάση: | 240V/480V |
| Αύξηση της θερμοκρασίας: | 65°C | Άνεμος υλικό: | Χάλυβα |
| Υψηλό φως: | Μετασχηματιστής διανομής που τοποθετείται πάνω σε στύλο,Μετασχηματιστής διανομής 167kva,Μετασχηματιστής μονοφασικής υπερυψωτικής διανομής |
||

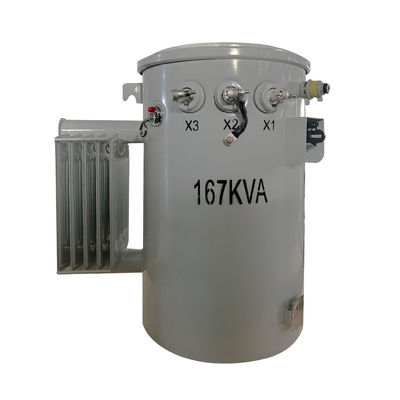

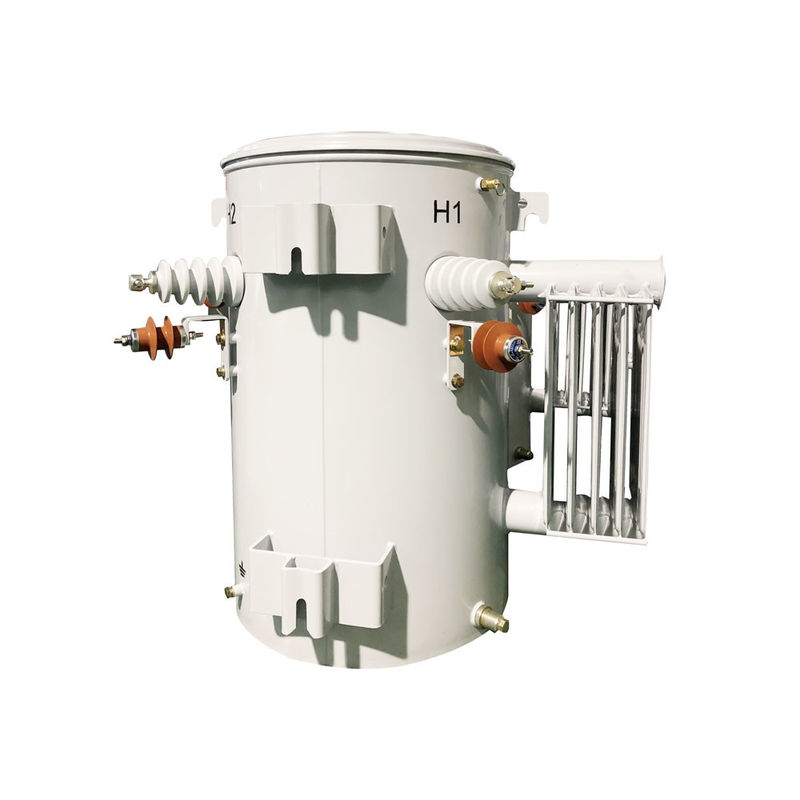

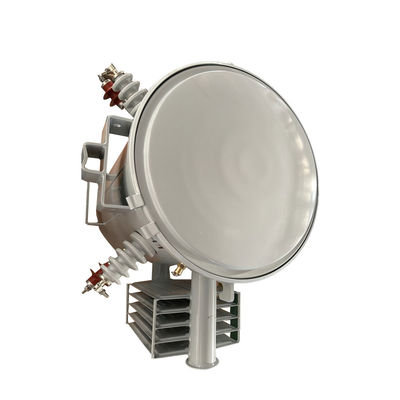

Μετασχηματιστής διανομής μονό φάσης με πάνω πόλο 167kva 12kv
Χαρακτηριστικό απόδοσης
Οι μονοφασικοί μετασχηματιστές που τοποθετούνται σε στύλο είναι μικρότεροι λόγω των διαφόρων αναγκών διανομής ισχύος και των χαρακτηριστικών φορτίου σε σύγκριση με τους τριφασικούς μετασχηματιστές.Με μετασχηματιστές μεγαλύτερης χωρητικότητας που απαιτούν μεγαλύτερες διαστάσεις για να χωρέσουν συστατικά και μηχανισμούς ψύξηςΗ ελαχιστοποίηση των απωλειών για την αποδοτική μετάδοση ισχύος επηρεάζει το φυσικό μέγεθος.και συναφείς ζημίεςΑυτοί οι παράγοντες διαμορφώνουν τον βέλτιστο σχεδιασμό για την εξασφάλιση αξιόπιστης διανομής ενέργειας.
Κύρια δεδομένα
| Τύπος μετασχηματιστή | Μετασχηματιστής εναέριας διανομής, συμβατικού τύπου |
| Διαμόρφωση μετασχηματιστή | Πλήρης υγρό στύλος τοποθετημένος |
| Φάση | Μία φάση |
| Δυναμικότητα | 167 KVA |
| Πρωτογενής τάση | 12000V |
| Τάξη πρωτογενούς τάσης | Τάξη 15 kV |
| Πρωτογενής BIL | 125 kV |
| Δευτερογενής τάση | 240V/480V (L-N-L) |
| Τάξη δευτερογενούς τάσης | 1Διάταξη 2 kV |
| Δευτερογενής BIL | 30 KV |
| Συχνότητα | 60 Hz |
| Αύξηση της θερμοκρασίας | 65°C |
| Αξιολόγηση μόνωσης | Κλάση Ε Μόνωση - 120°C, 248°F |
| Τάξη ψύξης | KNAN; Αυτοψυγμένο |
| Αντίσταση | 10,0-4,5% Τυπικό |
| Τύπος κύριας σύνδεσης | Ζωντανός Τυφλός |
| Πρότυπο αποδοτικότητας | Συμμορφώνεται με τα πρότυπα DOE 2016 και ANSI/IEEE |
| Δείκτης K-Factor (αρμονική μετριασμός) | Κ-1 (Κανονισμός) |
| Βάρος υγρού* | 304.23 κιλά. |
| Υλικό περιστροφής | Χάλυβα |
| Κατηγορία θερμοκρασίας περιβάλλοντος | 40°C |
| Επίπεδο ήχου | 55 dBA |
| Βασικό υλικό | Χάλυβας με προσανατολισμό στα κόκκους |
| Υλικό δεξαμενής | Επικάλυπτος χάλυβα |
| Μέγεθος* | 43.31''-W x 35.04''-D x 51.18''-H |
| Αποτελεσματικότητα | 990,10% |
| Καμία απώλεια φορτίου (σε βατ) | +/- 455W |
| Πλήρης απώλεια φορτίου (σε βατ) | +/- 1,833W |
Προδιαγραφές
| 10kva-500kva Μονοφασικός μετασχηματιστής βυθισμένος σε λάδι | ||||||
| Ονομαστική κεφαλαιακή αξία (kVA) | Υψηλή | Χαμηλή τάση (v) | Σύμβολο σύνδεσης | Τύπος | Αντίσταση βραχυκυκλώματος (%) | Αποτελεσματικότητα |
| Τετάρτη | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
ΙΙ0, ΙΙ6 | ΙΕΗΕ/ANSI/ DOE | 10,8 έως 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Σχέδια σχεδιασμού
Συσκευές
Εικόνες παραγωγής
Διαδικασία παραγωγής
Γενικές ερωτήσεις
1Ε: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
2Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Η διάρκεια μαζικής παραγωγής είναι 15-25 ημέρες.
3Ε: Πόσος χρόνος είναι η εγγύηση;
Απ: 24 μήνες από την B/L. Αν υπάρχουν προβλήματα με τα αξεσουάρ, απλά δώστε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν εξυπηρέτηση.Θα παρέχουμε δωρεάν τα εύκολα κατεστραμμένα αξεσουάρ.. μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη αν χρειαστείτε.
4Ε: Είναι διαθέσιμος ο OEM/ODM;
Α: Ναι, είναι! Είμαστε κατασκευαστής με την δική μας ομάδα R & D, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις του πελάτη.
Προσαρμοσμένες υπηρεσίες:
α. Προσαρμοσμένο χρώμα και ειδική λειτουργία.
Β. Προσαρμοσμένο κουτί.
γ. Εκτύπωση λογότυπου πελάτη.
Οι παραπάνω εξατομικευμένες υπηρεσίες πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
5Ε: Πώς να ελέγξετε την ποιότητα των προϊόντων;
Η εταιρεία μας κατέχει την βασική τεχνολογία, όλα τα είδη των προϊόντων έχουν πιστοποιητικό CE. Έχουμε επαγγελματίες μηχανικούς. Οι εργαζόμενοι απαιτούνται αυστηρά να κάνουν τα προϊόντα σύμφωνα με τα σχέδια.Κάθε διαδικασία έχει τεχνικούς εκπαιδευτές.Οι επιθεωρητές QC θα επιθεωρούν τακτικά την παραγωγή.
